Remplacement d'une passerelle piétonne à Savignac-les-Ormeaux
- Savignac les Ormeaux - 09
- 07/2025
- Passerelle
Partenaire poseur :
Un projet de remplacement pour un passage devenu dangereux :

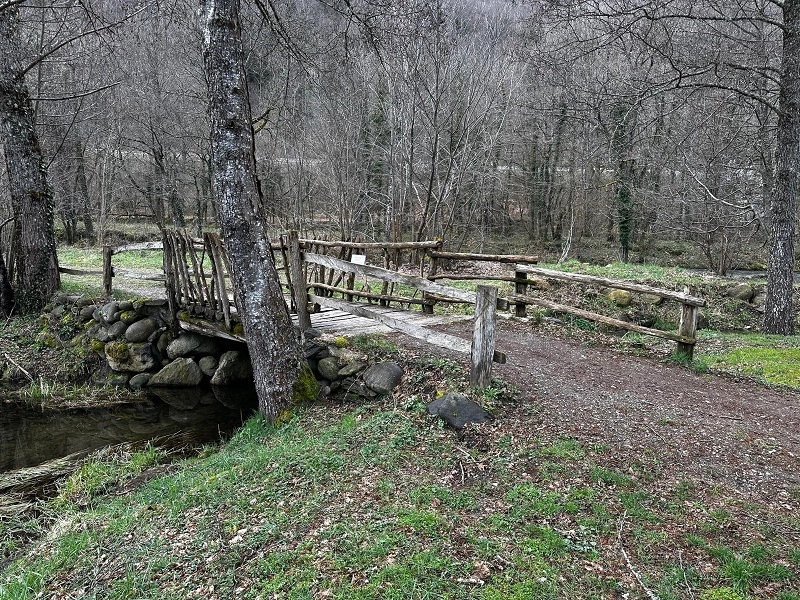

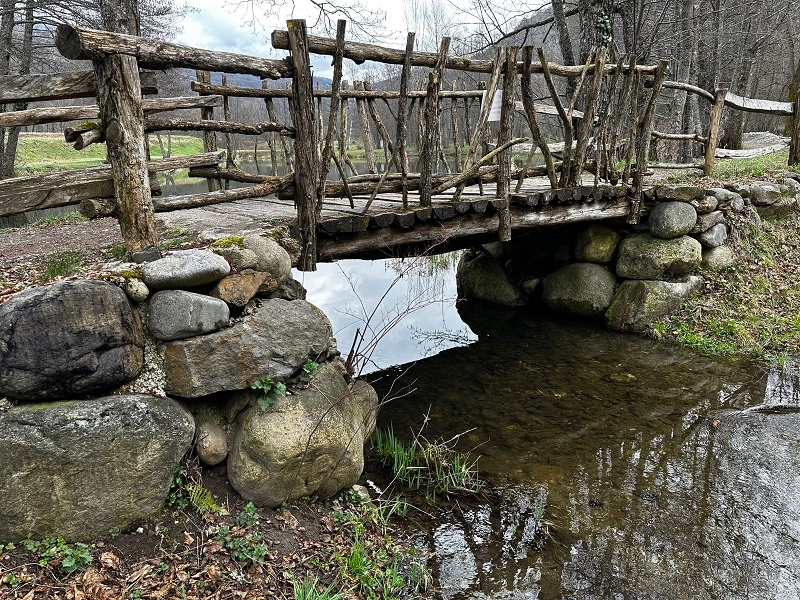

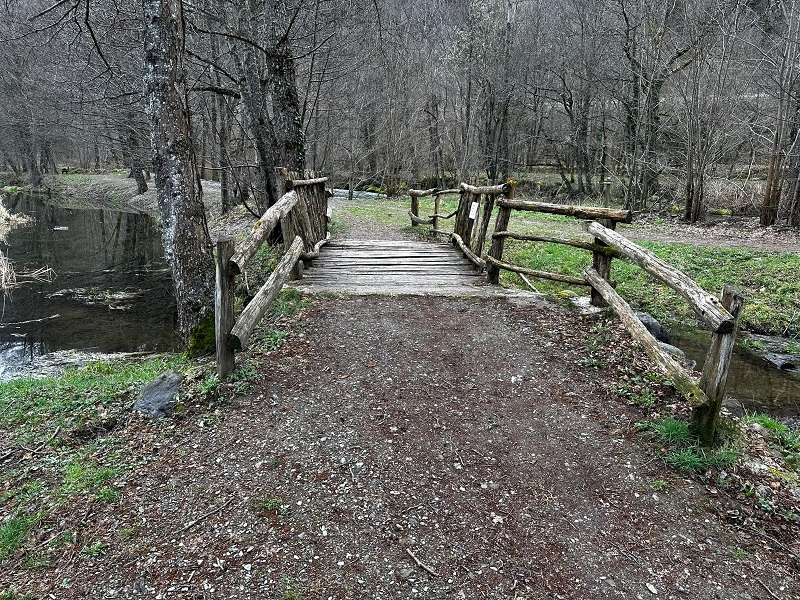

Dans les hauteurs de l’Ariège, Savignac les Ormeaux est une commune nichée dans un écrin de nature, traversée de part et d’autre par des cours d’eau qui participent pleinement au charme de son territoire. Afin de pouvoir franchir les arrivées d’eau et de relier différents espaces fréquentés par les habitants et les promeneurs, des passerelles piétonnes ont été mises en place par la municipalité. Exposée en permanence aux intempéries, à l’humidité et aux variations climatiques propres aux régions montagneuses, l’ancienne structure présentait des signes importants de vieillissement et semblait avoir atteint la limite de sa durée de vie.
Face à ce constat sans appel, la commune de Savignac les Ormeaux a souhaité remplacer l’ouvrage de franchissement existant par une nouvelle passerelle plus robuste, conçue pour s’intégrer harmonieusement dans l’environnement et mieux adaptée à une fréquentation régulière. L’objectif est d’offrir plusieurs décennies de services fiables tout en préservant le caractère naturel du site.
Une passerelle sur mesure conçue pour s’intégrer parfaitement dans son environnement naturel :

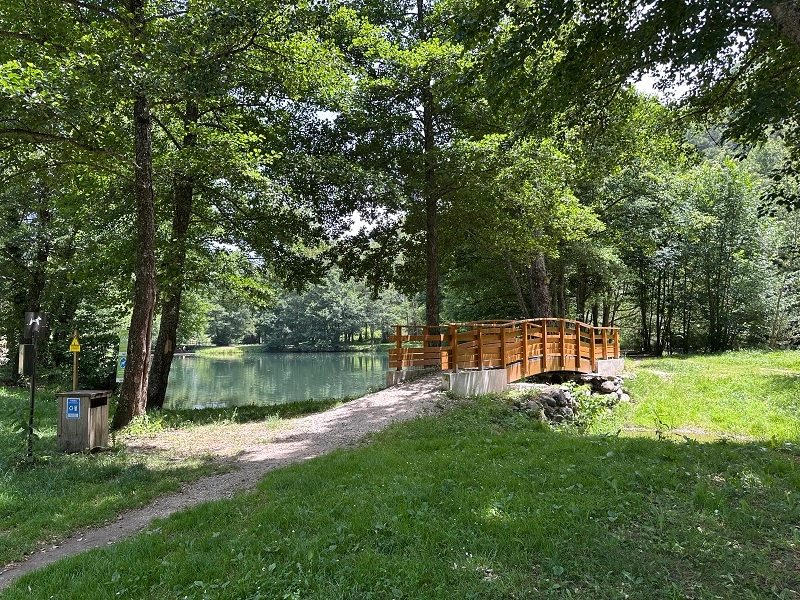

Implantée au cœur d’un environnement boisé traversé par un cours d’eau, l’enjeu principal de l’installation de cette passerelle était de conserver l’esprit naturel de la commune Ariégeoise tout en apportant une véritable amélioration fonctionnelle.

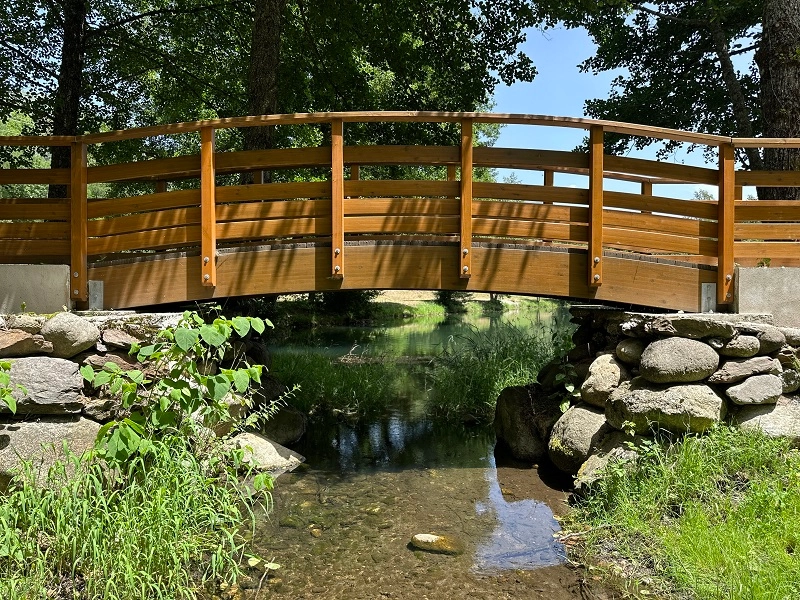

Pour répondre à ces attentes, Sud Environnement a fait le choix de proposer à la collectivité la fourniture et la pose d’une passerelle piétonne hors standard réalisée sur mesure afin de s’adapter précisément à la géométrie du site et à la largeur du cours d’eau. La passerelle, fabriquée à partir de pin sylvestre traité par autoclave classe III et classe IV garantit une résistance optimale contre les agents biologiques destructeurs comme les champignons, les insectes, les moisissures… même en contact avec le sol ou en milieu humide. La finition lasure chêne clair apporte une teinte chaude et naturelle qui permet à la passerelle une intégration paysagère soignée tout en la protégeant des UV et des variations d’humidité. Le bois de cette nouvelle passerelle est destiné à durer plusieurs décennies sans entretien lourd. Sa forme légèrement cintrée et son design élégant mettent en valeur les abords du cours d’eau.

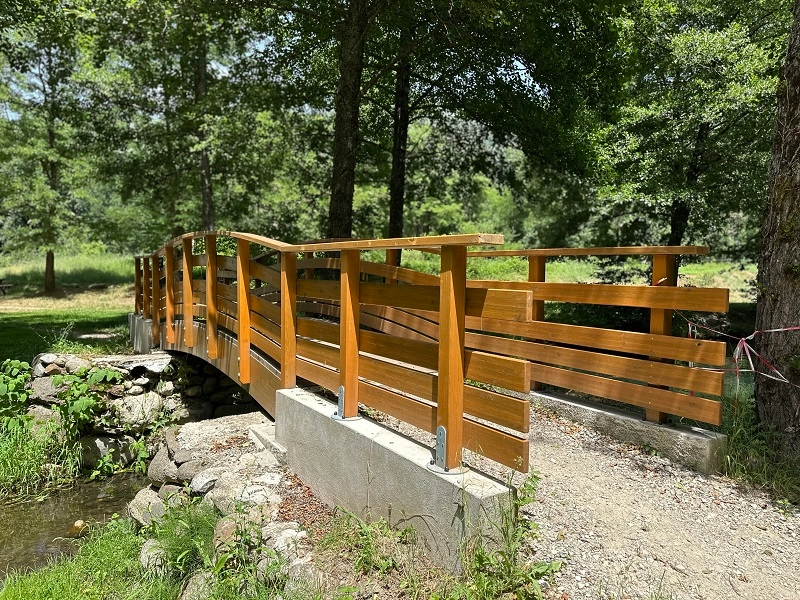

La passerelle a été réalisée sur mesure pour correspondre aux dimensions exactes du projet. Avec une longueur de 5.53m, et deux ensembles de garde-corps d’une longueur de 2.00m au départ et à l’arrivée de la passerelle, les dimensions finales de l’ouvrage s’élèvent à 9.53 m sur une largeur de 1.50m. L’ensemble de la structure, d’un poids d’environ 1 300 kg repose sur deux plots béton soigneusement dimensionnés pour assurer une stabilité et une longévité maximales dans le temps. L’ensemble de la visserie est en inox, tandis que la boulonnerie est galvanisée afin d’éviter les risques de corrosion et de préserver les performances mécaniques de la passerelle dans le temps.
Une nouvelle passerelle aux normes et sécurisée :
En plus d’une intégration paysagère réussie, cet ouvrage possède de nombreuses caractéristiques techniques qui assurent la sécurité des usagers, le respect des différentes normes en vigueur et la longévité de la passerelle :
Un platelage rainuré pour la sécurité de tous les usagers :

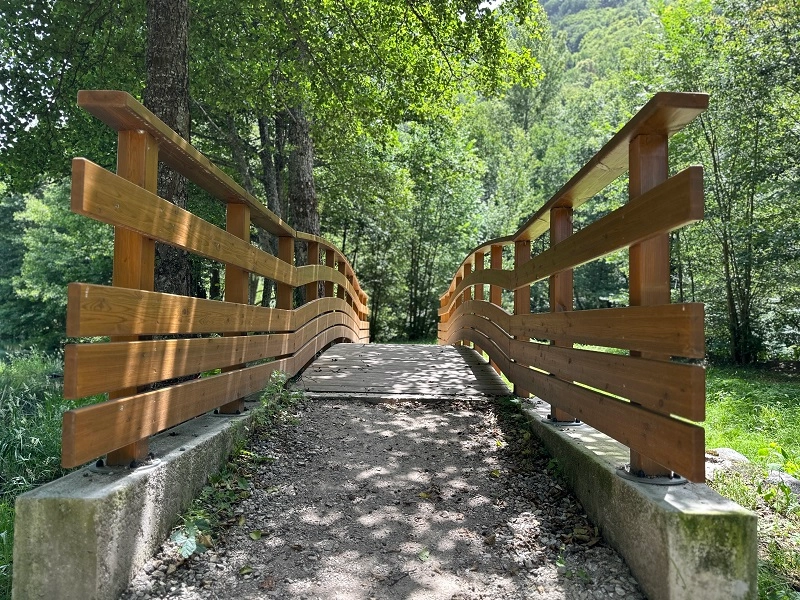

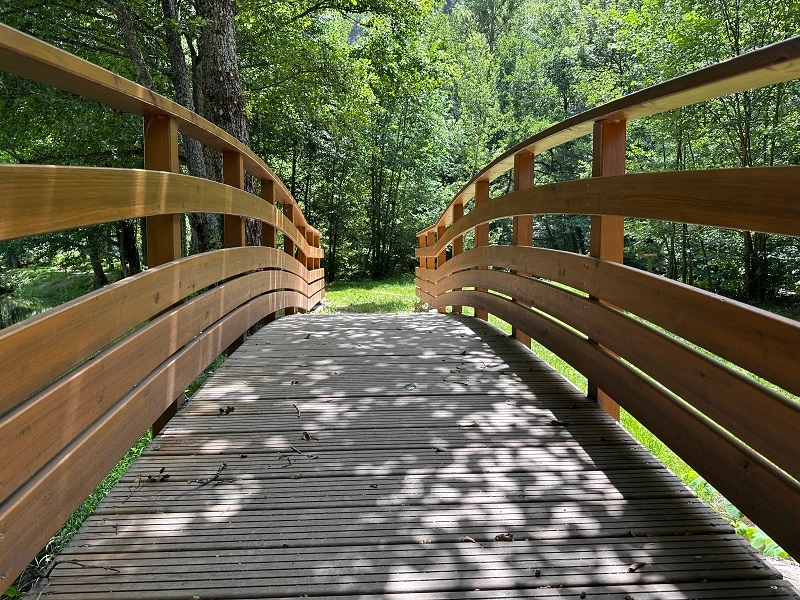

La passerelle est équipée d’un platelage en pin bénéficiant d’un rainurage antidérapant traité sans résine spécialement conçu pour améliorer l’adhérence des piétons. Ce choix technique n’est pas anodin : les abords de cours d’eau génèrent de l’humidité permanente qui peut transformer une surface lisse en véritable piège (notamment par période de pluie ou de gel). Ce rainurage permet d’augmenter le coefficient de friction sous les semelles et permet à l’eau de s’évacuer latéralement, en réduisant les risques de glissades ou de blessures.
Cette structure est dimensionnée pour supporter une charge d’exploitation maximale de 500 kg/m² garantissant ainsi une utilisation parfaitement adaptée à une circulation piétonne régulière.
Des garde-corps conformes aux normes NF en vigueur :

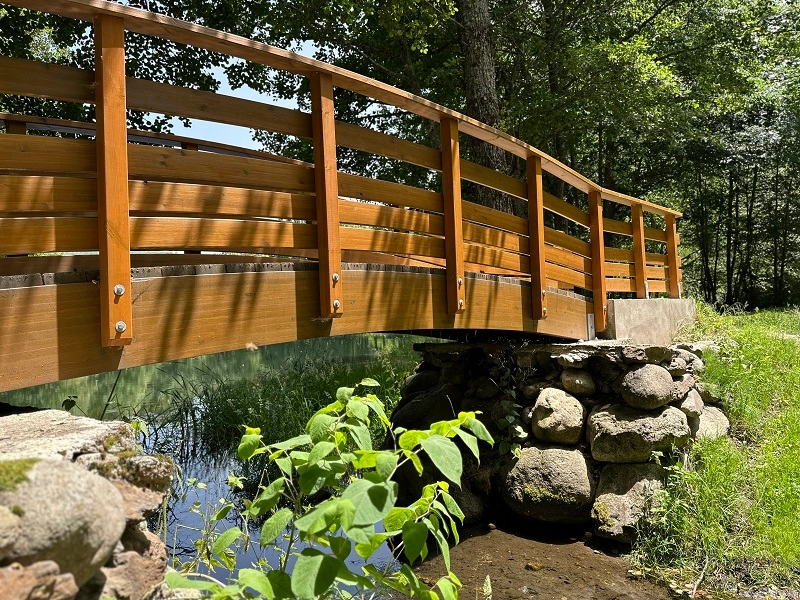

La sécurité des piétons passe également par la qualité des équipements de protection installés sur la passerelle. Les garde-corps à lisses horizontales en pin classe 4 respectent scrupuleusement la réglementation française applicable aux ouvrages piétons. Leur hauteur, leur résistance aux poussées latérales et la conception des lisses ont été pensées pour résister aux sollicitations accidentelles. Les poteaux 9 x 9 cm fixés sur platines garantissent un maintien solide et durable des garde-corps.
Une installation réalisée sur plots béton :

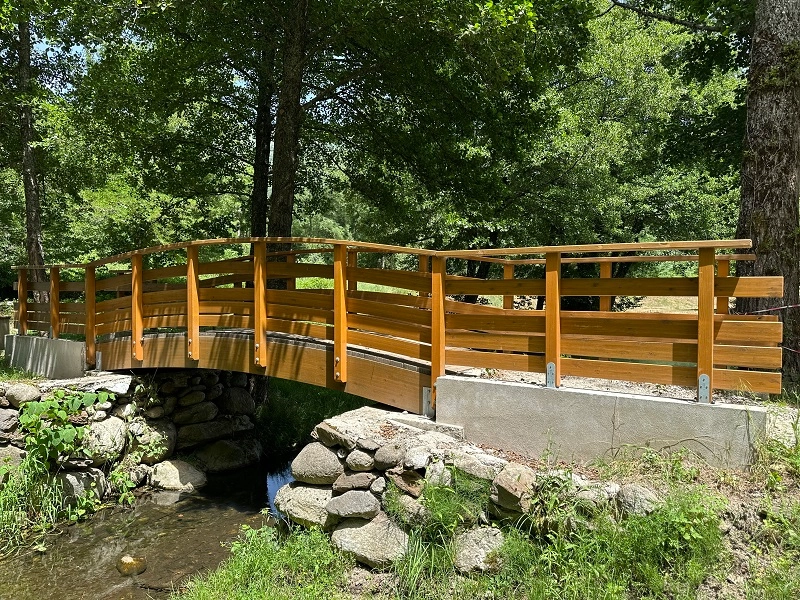

Afin d’assurer la stabilité de cette passerelle sur mesure, l’ouvrage a été installé sur deux culées béton à chaque extrémité. La maçonnerie a été réalisée par un entrepreneur local. Cette solution technique permet de garantir une excellente répartition des efforts tout en assurant une parfaite stabilité de l’ensemble. Les fondations ont été étudiées afin de reprendre la descente de charge de la passerelle.
Avec un poids avoisinant les 1 300 kg, la mise en œuvre de la structure nécessitait une logistique adaptée et une pose millimétrée. Cette méthodologie assure une installation sécurisée et contribue à la longévité de la passerelle sur le lieu d’implantation.
Une pose maîtrisée du déchargement à l’installation :
L’ensemble des intervenants prescrits par Sud Environnement ont joué un rôle crucial lors de la mise en place de cet ouvrage. Cette intervention comprenait notamment :
- La fourniture et le transport de la passerelle sur mesure
- La location d’un engin pour la manutention
- Le positionnement au millimètre près de la passerelle
- L’installation des garde-corps
- Les réglages et contrôles finaux de la passerelle.
Grâce à cette organisation et au professionnalisme de chaque intervenant, la commune a pu bénéficier d’un ouvrage prêt à l’emploi dans des délais maîtrisés.
Déroulé du chantier : de l’étude à l’installation
La réalisation de ce beau projet implique un professionnalisme et une grande coordination entre les différents intervenants. Voici les grandes étapes qui ont rythmé ce chantier à Savignac les Ormeaux :
Visite sur site et étude des contraintes :
Relevé des dimensions du franchissement, analyse hydrologique et évaluation des contraintes d’accès pour les engins de pose. Transmission des descentes de charges à la commune pour le dimensionnement des plots béton.
Fabrication de la passerelle sur mesure :
Conception et fabrication de la passerelle en bois hors standard en atelier sur la base des côtes validées avec la commune. Traitement autoclave, assemblage des ferrures galvanisées, rainurage du platelage, application d’une lasure chêne foncé… La passerelle a été réalisée par notre partenaire historique MOBEXTAN, spécialisé dans la fabrication de mobilier en bois basé en Bretagne.
Préparation des plots béton :
Réalisation et consolidation de culées en béton par un prestataire externe mandaté par la commune, conformément à la fiche technique des descentes de charges fournies à la commande.
Transport et mise en place :

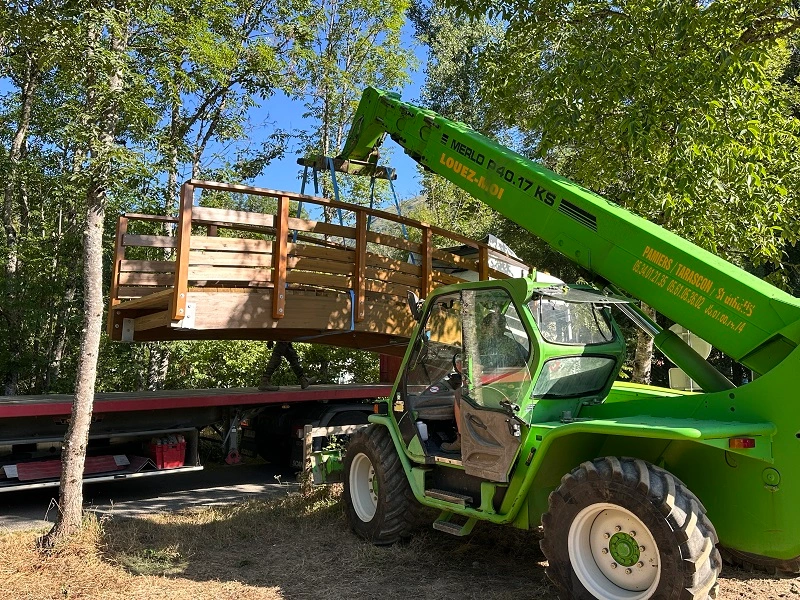

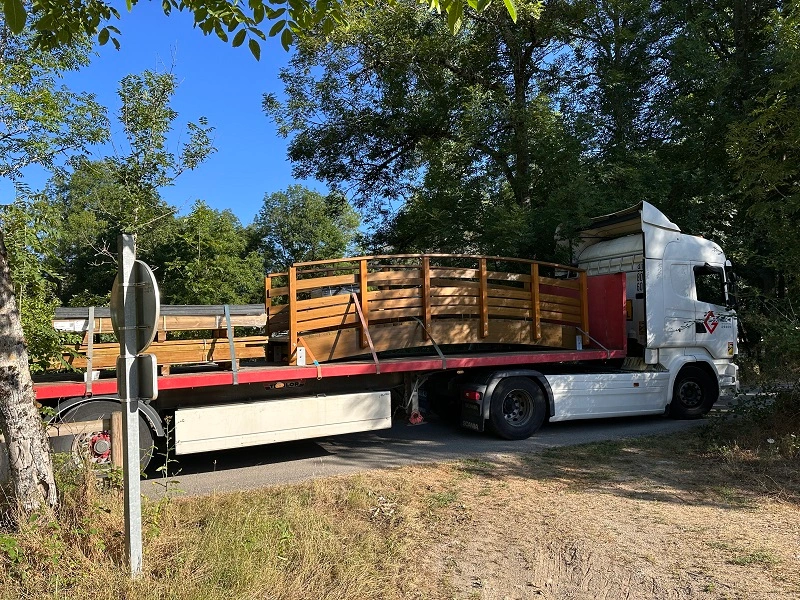

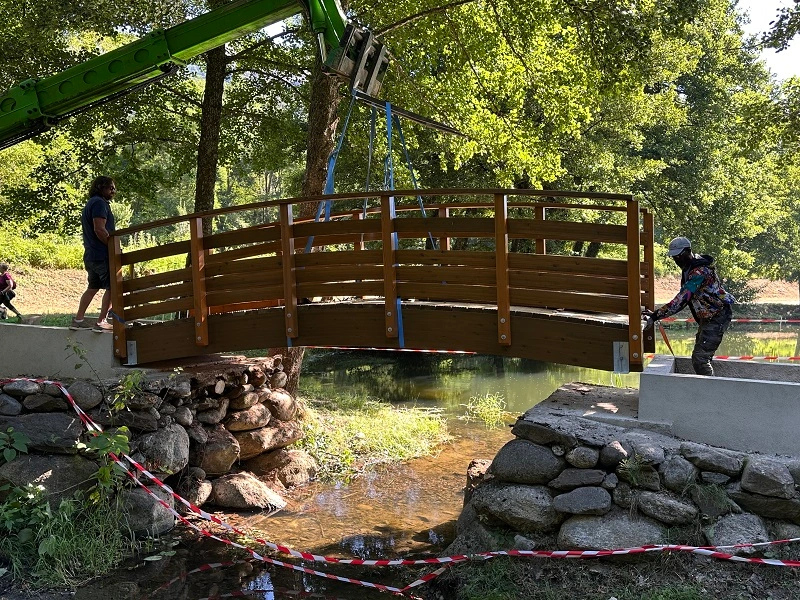

Acheminement de la passerelle sur site avec un véhicule de livraison spécialisé. Mise en place de l’ouvrage à l’aide d’un manuscopique fourni en location et intégré dans la prestation. La maniabilité du véhicule à permis une pose soignée et précise malgré les contraintes d’accès.

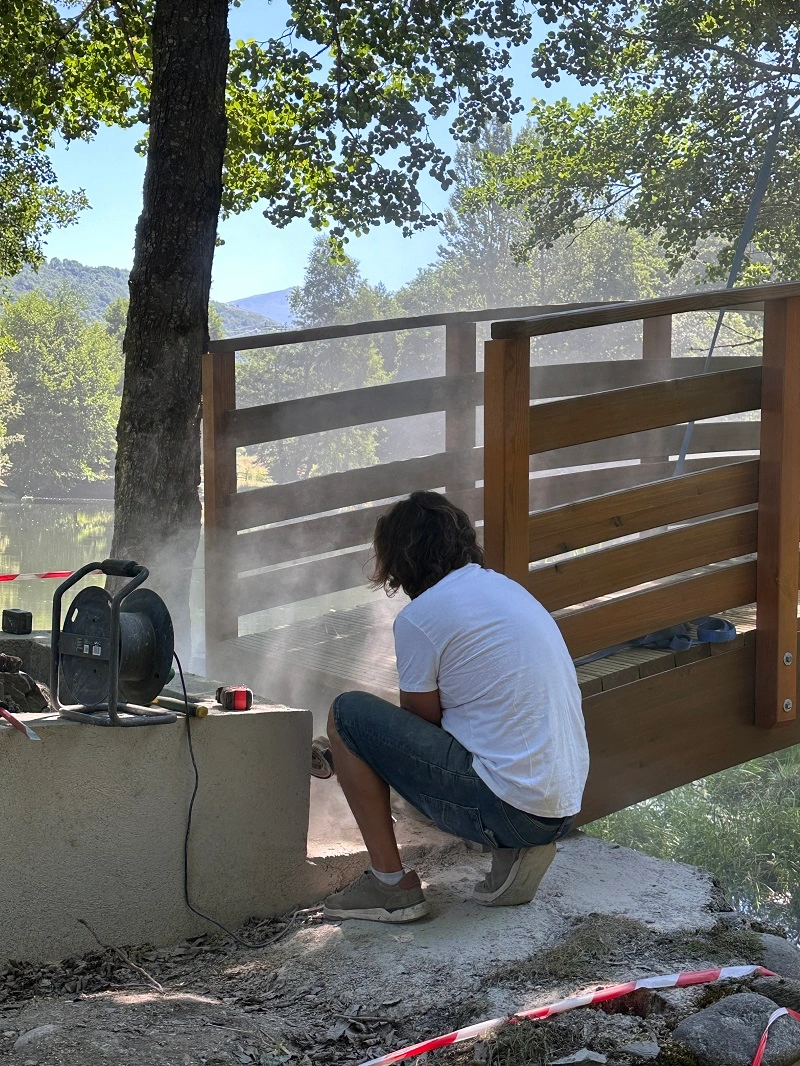

Fixation et montage des extensions de garde-corps :

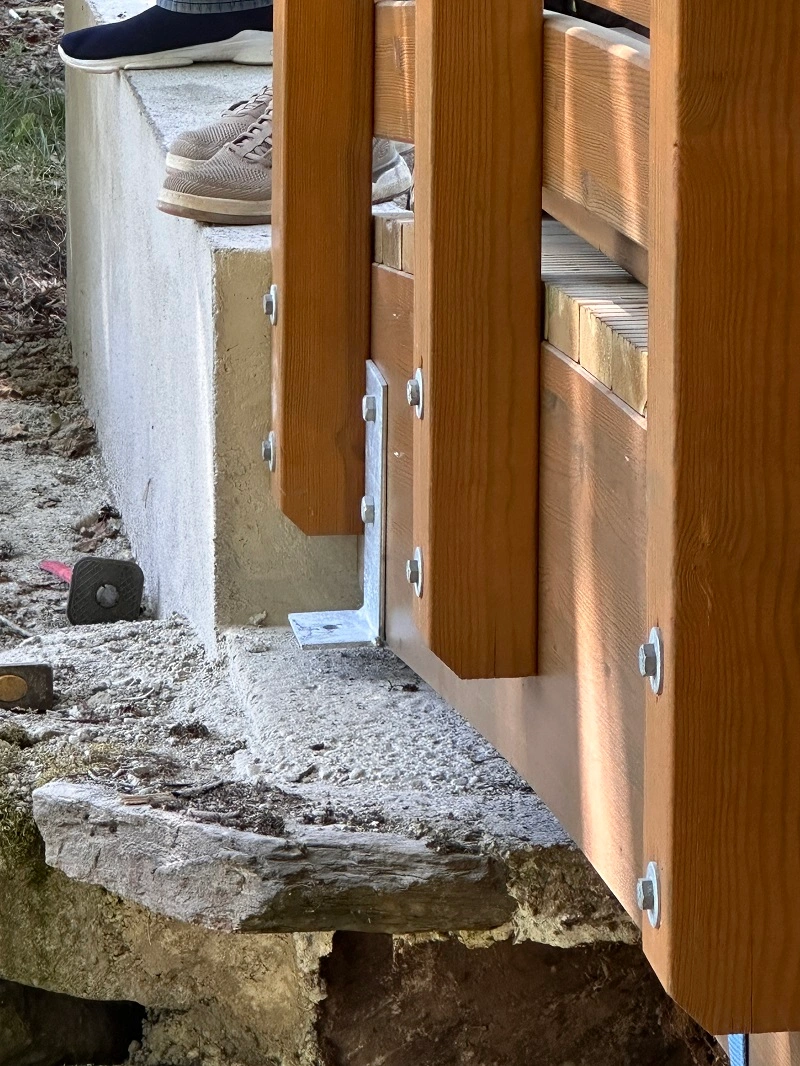

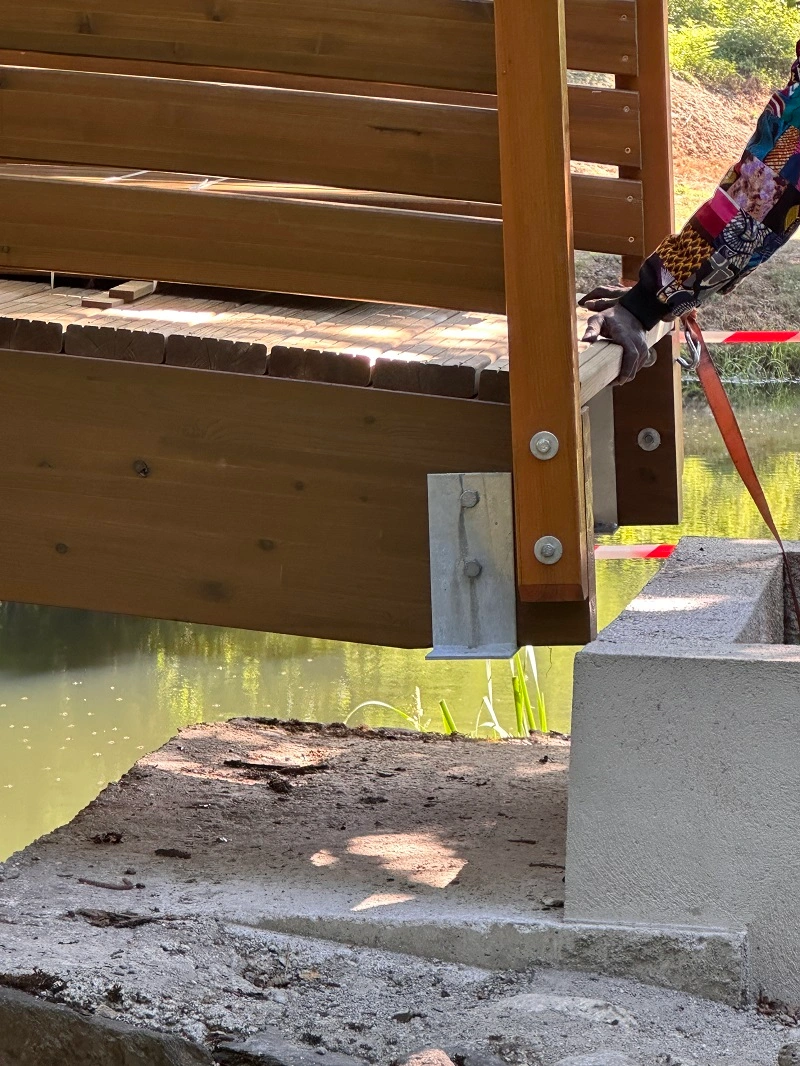

Ancrage de la passerelle sur les plots béton, puis mise en place des prolongements de garde-corps avec l’installation des poteaux sur platines, des mains courantes et des lisses horizontales.
Une réalisation de passerelle pensée pour durer :

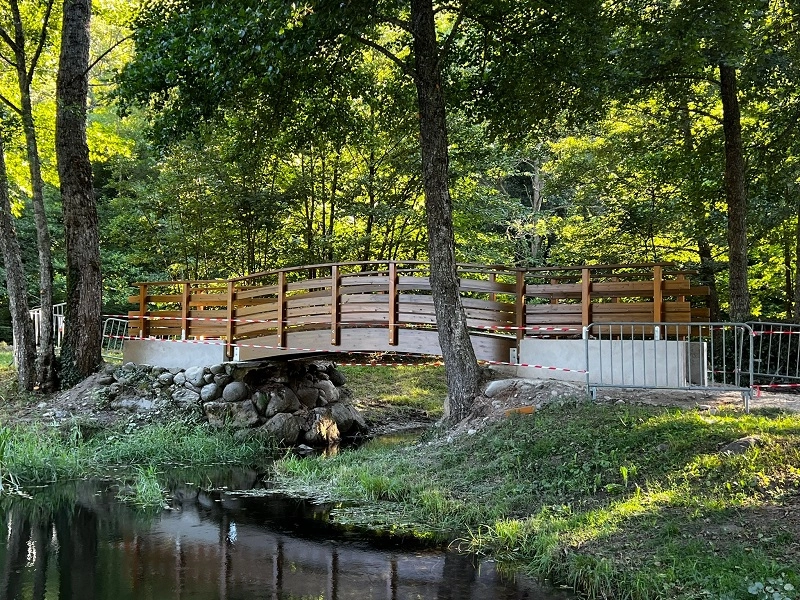

Le remplacement de cette passerelle à Savignac les Ormeaux représente bien plus qu’une simple opération de rénovation, il s’agit d’une véritable amélioration infrastructurelle pour la commune et ses habitants. Comparée à l’ancien ouvrage, cette nouvelle passerelle offre aux passants de nombreux avantages, notamment une sécurité renforcée, une structure beaucoup plus robuste et durable, une meilleure résistance aux intempéries avec une intégration paysagère réussie. L’aspect visuel constitue également une évolution majeure. Là où l’ancienne passerelle apparaissait vieillissante et dégradée, la nouvelle structure apporte une image valorisante pour la commune. L’installation de cette nouvelle passerelle participe pleinement à l’amélioration du cadre de vie des habitant et des promeneurs tout en renforçant l’attractivité du territoire.
Remerciements :
Sud Environnement souhaite remercier l’ensemble des intervenants ayant participé à la réalisation de ce beau projet. L’organisation et le professionnalisme de nos partenaires ont pleinement participé au bon déroulement de ce chantier.
